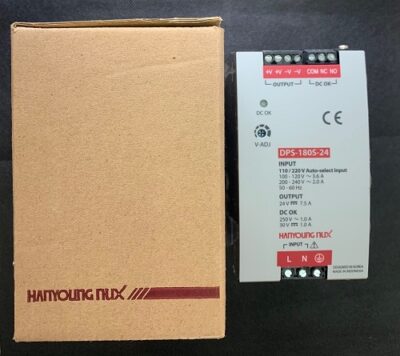

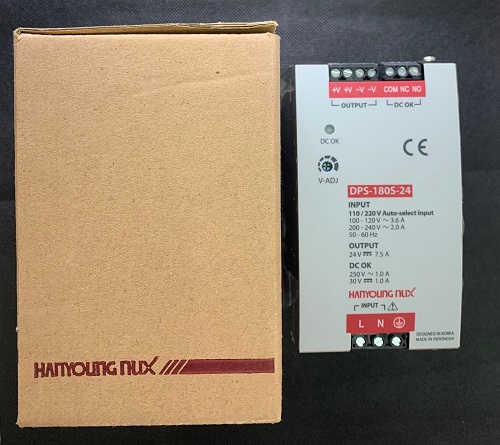

Giới thiệu tổng quát sản phẩm:
• Nguồn gắn thanh ray DPS-180S-24 hoạt động với dải nguồn cấp rộng: 100~240 VAC
• Nguồn gắn thanh ray DPS-180S-24 được trang bị chức năng bảo vệ quá nhiệt, quá áp, ngắn mạch
. • Nguồn gắn thanh ray DPS-180S-24 có thể điểu chỉnh điện áp ngõ ra bằng biến trở (+-5% điện áp danh định)
Thông số kỹ thuật sản phẩm:
|
Model |
DPS-180S-24 |
DPS-180S-48 |
||
|
Output |
Rated output voltage |
24 V |
48 V |
|
|
Rated output current |
7.5 A |
3.8 A |
||
|
Rated power output |
180 W |
180 W |
||
|
Peak current |
9 A |
4.6 A |
||
|
Circuit voltage fluctuation rate |
±0.5 % |
±0.5 % |
||
|
Load voltage fluctuation rate |
±1 % |
±1 % |
||
|
Ripple |
150 ㎷ max |
240 ㎷ max |
||
|
Ambient temperature fluctuation |
±1 % |
±1 % |
||
|
Running time |
500 ㎳ max (110 V AC, Io=100 %) |
|||
|
Remaining time |
30 ㎳ min (110 V AC, Io=100 %) |
|||
|
Voltage fluctuation range |
22.6 – 27.6 V |
45.2 – 50.1 V |
||
|
Voltage setting range |
±1 % max (Rated output voltage) |
|||
|
Input |
Input voltage |
100 – 120 V AC / 200 – 240 V AC ※ Auto-select input |
||
|
Input frequency |
50 – 60 ㎐ (47 – 63 ㎐) |
|||
|
Current (A) |
110 V AC |
3.3 |
3.3 |
|
|
220 V AC |
1.95 |
1.95 |
||
|
Efficiency |
220 V AC |
92 % |
92 % |
|
|
Inrush current |
110 V AC |
20 A Typ. (Ta=25 ℃, Io=100 % at Cold start) |
||
|
220 V AC |
40 A Typ. (Ta=25 ℃, Io=100 % at Cold start) |
|||
|
Leakage current |
110 V AC |
0.35 ㎃ max |
||
|
220 V AC |
0.75 ㎃ max |
|||
|
Protection function |
Over current protection |
Protective function performed within 110 ~ 200 % of the rated output current |
||
|
Over voltage protection |
30 – 34 V |
59 – 63 V |
||
|
Overheating protection |
Protection circuit is in operation when PWM controller’s junction temperature |
|||
|
Protection of output short |
Auto Re-start |
|||
|
DC OK Signal |
Green LED (ON when output voltage is normal) |
|||
|
DC OK Output |
Relay output (ON when rated output is over 85%), |
|||
|
ETC |
Dielectric strength |
2,700 V AC for 1 min, Detection current = 10 ㎃, (Input – Output) |
||
|
1,500 V AC for 1 min, Detection current = 10 ㎃, (Input . FG) |
||||
|
500 V AC for 1 min, Detection current = 10 ㎃, (Output – FG) |
||||
|
500 V AC for 1 min, Detection current = 10 ㎃, (Output . DC OK) |
||||
|
Insulation resistance |
50 ㏁ min. (Input – Output, FG), (Output – FG, DC OK) |
|||
|
Environment |
Ambient temperature |
– 25 ~ +70 ℃ (Refer to the derating curve of output load) |
||
|
Ambient humidity |
20 ~ 90 % RH (With no condensation) |
|||
|
Storage temperature |
– 40 ~ +85 ℃ (With no condensation) |
|||
|
Vibration resistance |
10 – 55 ㎐, peak amplitude 0.375 ㎜, 2 hours for each of 3 directions |
|||
|
Shock resistance |
150 ㎨, 3 times for each of 6 directions (State of packing) |
|||
|
Weight |
682 g |
680 g |
||
Bảng chọn mã hàng sản phẩm:
|
Model |
Code |
Description |
||
|
DPS- |
|
|
|
DPS Power supply (DIN Rail Type) |
|
Power output |
15 |
|
|
15 W |
|
30 |
|
|
30 W | |
|
50 |
|
|
50 W | |
|
75 |
|
|
75 W | |
|
100 |
|
|
100 W | |
|
120 |
|
|
120W | |
|
180 |
|
|
180 W | |
|
240 |
|
|
240 W (※ Only DPS-240S-12 : 216 W) | |
|
Number of output voltage |
S |
|
1 Output (Single output) | |
|
Output voltage classification |
48 |
48 V DC (DPS-15S, DPS-30S, DPS-50S Exclude) | ||
|
24 |
24 V DC | |||
|
15 |
15 V DC (DPS-75S, DPS-100S, DPS-120S, DPS-180S, DPS-240S Exclude) | |||
|
12 |
12 V DC (DPS-180S Exclude) | |||
|
5 |
5 V DC (DPS-75S, DPS-100S, DPS-120S, DPS-180S, DPS-240S Exclude) | |||
Kích thước sản phẩm:
Sơ đồ đấu dây sản phẩm:
Ứng dụng:
Nguồn gắn thanh ray DPS-180S-24 cung cấp nguồn cho PLC, relay trung gian, cảm biến, encoder và các thiết bị sử dụng nguồn 24 VDC..
