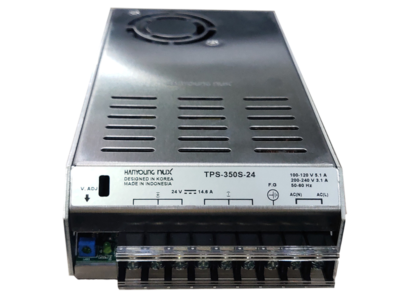

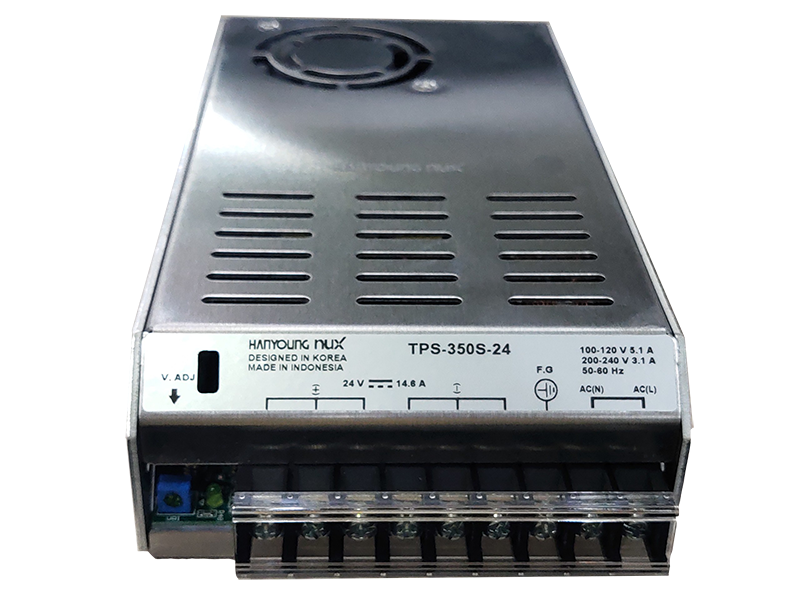

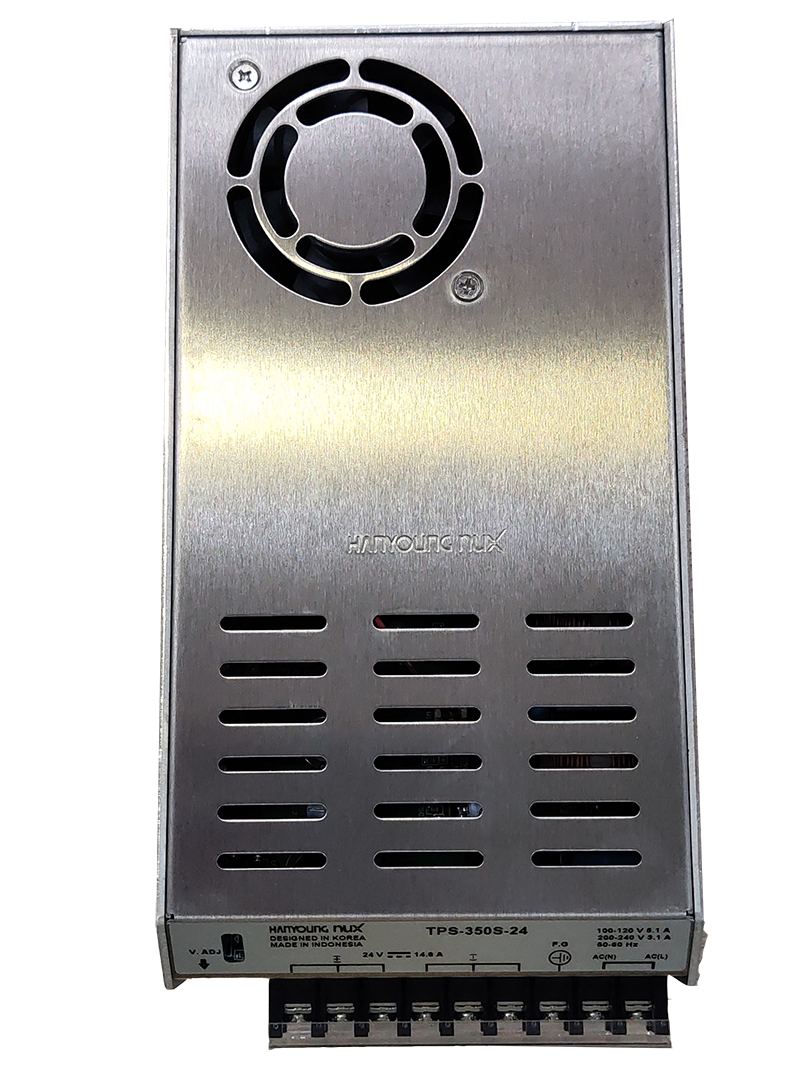

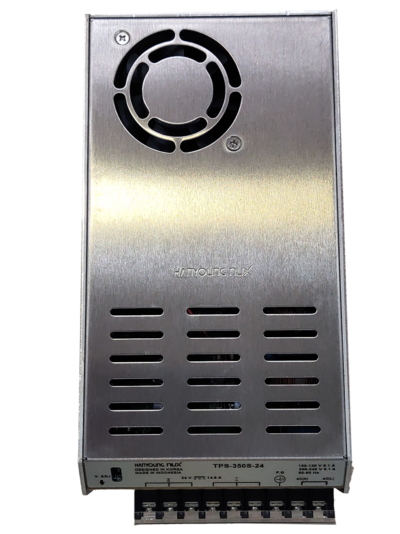

NGUỒN TỔ ONG TPS-350S-24
Giới thiệu tổng quát sản phẩm:
• Nguồn tổ ong TPS-350S-24 hoạt động với dải nguồn cấp rộng: 100~240 VAC
• Nguồn tổ ong TPS-350S-24 được trang bị chức năng bảo vệ quá nhiệt, quá áp, ngắn mạch
. • Nguồn tổ ong TPS-350S-24 có thể điểu chỉnh điện áp ngõ ra bằng biến trở (+-5% điện áp danh định)
Thông số kỹ thuật sản phẩm:
|
Model |
TPS-350S-12 |
TPS-350S-24 |
TPS-350S-48 |
||
|
Output |
Rated output voltage |
12 V |
24 V |
48 V |
|
|
Rated output current |
29.2 A |
14.6 A |
7.3 A |
||
|
Rated power output |
350.4 W |
350.4 W |
350.4 W |
||
|
Peak current |
36 A |
20 A |
8 A |
||
|
Circuit voltage fluctuation rate |
±36 ㎷ |
±72 ㎷ |
±144 ㎷ |
||
|
Load voltage fluctuation rate |
±36 ㎷ |
±72 ㎷ |
±144 ㎷ |
||
|
Ripple/noise |
120/200 ㎷ max |
120/200 ㎷ max |
150/240 ㎷ max |
||
|
Ambient temperature fluctuation |
120 ㎷ |
240 ㎷ |
480 ㎷ |
||
|
Running time |
500 ㎳ max (110 V AC, Io = 100 %) |
||||
|
Remaining time |
20 ㎳ min (110 V AC, Io = 100 %) |
||||
|
Voltage fluctuation range |
11.4 – 12.6 V |
22.8 – 25.2 V |
45.6 – 50.4 V |
||
|
Voltage setting range |
± 0.5 % max (Rated output voltage) |
||||
|
Input |
Input voltage |
100 – 120 / 200 – 240 V AC |
|||
|
Input frequency |
50/60 ㎐ (47 – 63 ㎐) |
||||
|
Current (A) |
110 V AC |
5.1 |
5.0 |
4.9 |
|
|
220 V AC |
3.1 |
3.1 |
3.0 |
||
|
Efficiency |
220 V AC |
86 % |
90 % |
90 % |
|
|
Inrush current |
110 V AC |
40 A Typ. (Ta = 25℃, Io = 100 % at COLD START) |
|||
|
220 V AC |
60 A Typ. (Ta = 25℃, Io = 100 % at COLD START) |
||||
|
Leakage current |
110 V AC |
3.5 ㎃ max |
|||
|
220 V AC |
3.5 ㎃ max |
||||
|
Protection function |
Over current protection |
Protective function performed within 110 ~ 135 % of the rated output current |
|||
|
Over voltage protection |
13.8 – 16.8 V |
27.6 – 33.6 V |
52.8 – 67.2 V |
||
|
Overheating protection |
140 ℃ |
||||
|
Protection of output short |
Auto Re-start |
||||
|
Output signal LED |
Green LED |
||||
|
ETC |
Dielectric strength |
2,700 V AC for 1 min, Detection current = 10 ㎃, (Input – Output) |
|||
|
1,500 V AC for 1 min, Detection current = 10 ㎃, (Input – FG) |
|||||
|
500 V AC for 1 min, Detection current = 10 ㎃, (Output – FG) |
|||||
|
Insulation resistance |
50 ㏁ min. (Input – Output, FG), (Output – FG) |
||||
|
Environment |
Ambient temperature |
-20 ~ +50 ℃ (Refer to the derating curve of output load) |
|||
|
Ambient humidity |
20 ~ 90 % R.H (With no condensation) |
||||
|
Storage temperature |
-30 ~ +85 ℃ (With no condensation) |
||||
|
Vibration resistance |
10 – 55 ㎐, peak amplitude 0.375 ㎜, 2 hours for each of 3 directions (not in motion) |
||||
|
Shock resistance |
150 ㎨, 3 times for each of 6 directions (State of packing) |
||||
|
Weight |
approx. 1,100 g (Excluded the weight of box) |
||||
Bảng chọn mã hàng sản phẩm:
|
Model |
Code |
Information |
||
|
TPS- |
|
|
|
TPS Power supply |
|
Power output |
15 |
|
|
15 W |
|
30 |
|
|
30 W | |
|
50 |
|
|
50 W | |
|
75 |
|
|
75 W | |
|
100 |
|
|
100 W | |
|
150 |
|
|
150 W | |
|
220 |
|
|
220 W | |
|
350 |
|
|
350 W | |
|
450 |
|
|
450 W | |
|
Number of output voltage |
S |
|
1 Output | |
|
Output voltage classification |
05 |
5 V DC (220W, 350W, 450W are excluded) | ||
|
12 |
12 V DC | |||
|
15 |
15 V DC (350W, 450W are excluded) | |||
|
24 |
24 V DC | |||
|
48 |
48 V DC (15W, 30W, 50W, 75W, 100W, 150W, 220W are excluded) | |||
|
2405 |
CH1 : 24 VDC / CH2: 5 V DC | |||
|
2412 |
CH1 : 24 VDC / CH2: 12 V DC | |||
|
2424 |
CH1 : 24 VDC / CH2: 24 V DC | |||
Kích thước sản phẩm:
Sơ đồ đấu dây sản phẩm:
Ứng dụng:
Nguồn tổ ong TPS-350S-24 cung cấp nguồn cho PLC, relay trung gian, cảm biến, encoder và các thiết bị sử dụng nguồn 24 VDC..
