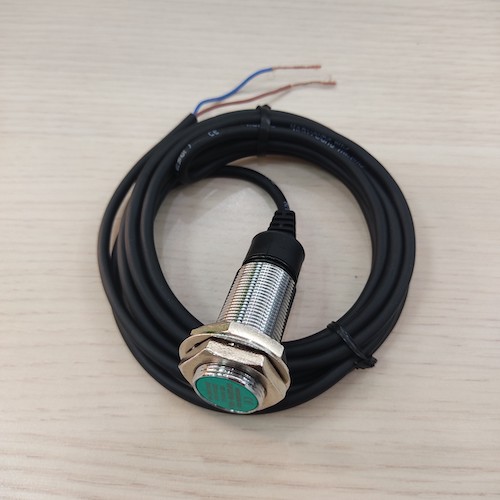

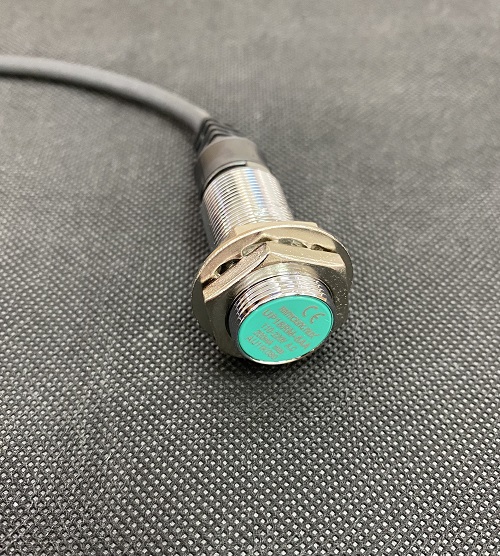

Thông số Cảm biến từ Hanyoung UP series

Mã sản phẩm: UP-18RM4AA

• Cảm biến điện từ
• Hình dáng: Hình trụ
• Đường kính: 18mm
• Khoảng cách phát hiện: 4mm (tiêu chuẩn với :sắt)
• Trạng thái ngõ ra điều khiển: Thường mở
• Nguồn cấp: 100-240VAC
• Tần số đáp ứng: 20Hz
• Chất liệu vỏ: Đồng thau mạ Crom
• Nhiệt độ xung quanh: 25 đến 70℃, bảo quản: -30 đến 80℃
• Độ ẩm xung quanh: 35 đến 95% RH, bảo quản: 35 đến 95% RH

Thông tin đặt hàng

Thông số	Mã hàng						Diễn giải
UP							Cảm biến từ
Kích Thước	8						M8
	12						M12
	18						M18
	30						M30
Kiểu dáng		RM					Thân tròn có bảo vệ
		RD					Thân tròn không có bảo vệ
		RLM					Thân tròn dài có bảo vệ (trừ kích thước M8, M12)
		RLD					Thân tròn không có bảo vệ (trừ kích thước M8, M12)
Khoảng cách Phát hiện			1.5				Với mã  UP8-RM1.5
			2				Với mã UP8-RD2, UP12-RM2
			4				Với mã UP12-RD4
			5				Với mã UP18-RM5, UP18-RLM5
			8				Với mã UP18-RD, UP18-RLD
			10				Với mã UP30-RM10, UP30-RLM10
			15				Với mã UP30-RD15, UP30-RLD15
Tín hiệu ngõ ra				N			D.C NPN 3 dây
				P			D.C PNP 3 dây
				A			A.C 2 dây
				T			D.C 2 dây
				U			D.C 2 dây (Trừ mã hàng M8)
Trạng thái ngõ ra					A		Thường mở (N.O)
					C		Thường đóng (N.C)
Kiểu kết nối						*	Loại cáp
						CR	Loại cáp cắm Jack
						C	Loại Jack cắm



Kích thước sản phẩm: 62x18x18 đơn vị (mm)

Sơ đồ đấu dây

Ứng dụng :

• Ứng dụng xác định  vị trí trên thang máy, vị trí trên băng tải.
• Phát hiện giới hạn của chuyển động có biên độ
• Dùng tín hiệu để phản hồi tốc độ quay
