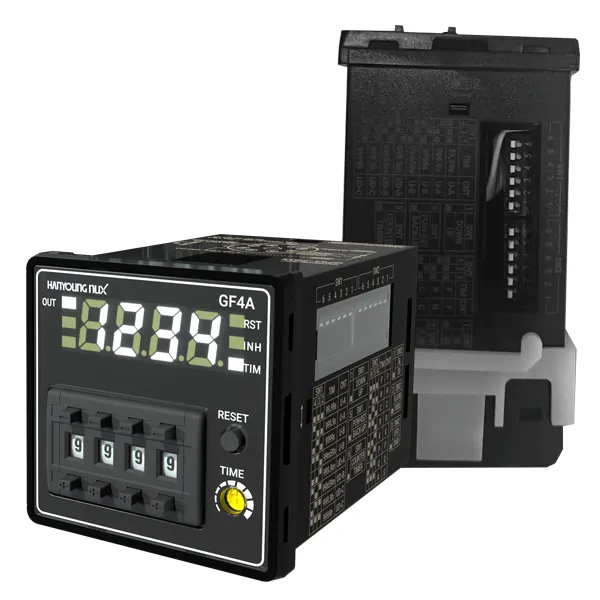

Giới thiệu tổng quát:
– Đèn LED trắng có độ sáng cao được sử dụng để cải thiện khả năng nhìn thấy.
– Kiểm tra trạng thái ngõ vào / ngõ ra dễ dàng bằng đèn trắng.
– Bảo trì dễ dàng trong tình trạng đấu dây đầu cuối bằng cấu trúc riêng biệt.
– Dễ dàng lắp đặt do chiều sâu ngắn.
– Cải thiện độ bền và thiết kế bằng cách áp dụng tấm che acrylic ở phần mặt trước.
– Nắp bảo vệ cho phần trước và cho vị trí đấu dây ở phía sau. (Tùy chọn)
– Sử dụng công tắc hình tròn dễ cài đặt.
– Bổ sung / phân đoạn, bù mất điện / thiết lập lại nguồn, và ngõ vào điện áp / ngõ vào không có điện áp với công tắc sâu ở bên hông.
– Vị trí thập phân, lựa chọn chức năng bộ đếm / hẹn giờ, và lựa chọn on-delay / off-delay của ngõ ra điều khiển có sẵn.
– Điện áp nguồn: 100 – 240 V a.c. 50/60 Hz.
– Chức năng định mức. (GF7)
Thông số kỹ thuật GF4A-P41S:
| Model | GF4A-S |
| Nguồn cấp | 100 – 240 V a.c. 50/60 Hz (Tỷ lệ dao động điện áp: ± 10%) |
| Tiêu thụ năng lượng | P41S(5.9VA) T40S(5.4VA) |
| Phương thức hiển thị | LED 7 đoạn màu trắng |
| Kích thước ký tự | 8.5 X 5 mm |
| Tốc độ đếm | 30 / 5k cps |
| Blackout compensation | 10 năm (sử dụng bộ nhớ không thay đổi) |
| Quay trở lại thời gian | 500ms trở xuống |
| Lỗi hoạt động bộ hẹn giờ | Khởi động nguồn: ± 0,01% ± 0,05 giây hoặc ít hơn (tỷ lệ với giá trị cài đặt) |
| Ngõ vào | Lựa chọn phương thức ngõ vào bằng swich ecternal (ngõ vào điện áp / ngõ vào không có điện áp) Bộ đếm (bao gồm CP, CP2 RESET), bộ đếm thời gian (bao gồm INHIBIT, RESET) Ngõ vào điện áp: Mức CAO (5V – 30Vd.c.), mức THẤP (0V – 2Vd.c.), điện trở ngõ vào (khoảng 4,7kΩ) Ngõ vào không áp: Trở kháng trong trường hợp ống dẫn ngắn (1kΩ hoặc nhỏ hơn), điện áp dư trong trường hợp ngắn mạch (2Vd.c. hoặc nhỏ hơn) |
| Tối thiểu thời gian tín hiệu ngõ vào | 20ms trở lên (RESET, ngõ vào INHIBIT) |
| Thời gian ngõ ra | Kênh 1: – Kênh 2: 0.05 ~ 5.8 giây |
| Cung cấp điện bên ngoài | 12Vd.c. 100mA tối đa |
| Điều khiển ngõ ra | + Tiếp xúc : Kênh 1: OUT(SPDT, 1a) Kênh 2: – Capacity: 250Va.c. 5A Tải kháng + Không tiếp xúc : Kênh 1: – Kênh 2: – Capacity: 30 Vd.c. 1000 mA tối đa |
| Tuổi thọ relay | Điện (hơn 50.000 lần), Cơ khí (hơn 10 triệu lần) |
| Vật liệu chống điện | 100MΩ trở lên (dựa trên 500Vd.c. Mega) |
| Độ bền điện môi | 2.000Va.c.60Hz 1 phút (giữa thiết bị đầu cuối của bộ phận dẫn điện và vỏ thiết bị) |
| Chống ồn | Nhiễu sóng vuông bằng bộ giả nhiễu ± 2.000V (Độ rộng xung 1µs) |
| Rung động | Độ bền: 10-55 Hz (chu kỳ 1 phút), Biên độ kép 0,75mm, X‧Y‧Z 2 giờ mỗi chiều Sự cố: 10-55Hz (chu kỳ 1 phút), Biên độ kép 0,5mm, X‧Y‧Z 10 phút mỗi hướng |
| Nhiệt độ và độ ẩm môi trường xung quanh | -10 ~ 55oC, 35 ~ 85%R.H. |
| Nhiệt độ bảo quản | -20 ~ 65℃ |
| Trọng lượng (g) | 92g |
Bảng chọn mã:
| Model | Mô tả | |
| GF | Điều khiển nhiệt độ | |
| Kích thước | 4A | 48(W) X 48(H) mm |
| 7A | 72(W) X 72(H) mm | |
| Loại | P | Bộ đếm / bộ hẹn giờ đặt trước |
| T | Tổng bộ đếm / bộ đếm thời gian | |
| Hiển thị chữ số | 4 | Hiển thị 4 chữ số (9999) |
| 6 | Hiển thị 6 chữ số (999999), dành cho dòng GF7A | |
| Điều khiển ngõ ra | 0 | Không có ngõ ra (Chỉ hiển thị) |
| 1 | Ngõ ra 1 giai đoạn | |
| 2 | Ngõ ra 2 giai đoạn, dành cho dòng GF7A | |
| Cấu trúc thiết bị đầu cuối | T | Terminal |
| S | Phích cắm 8 chân, dành cho dòng GF4A |
Sơ đồ dấu dây:
Kích thước sản phẩm:
