Bộ điều khiển nhiệt độ, độ ẩm Conotec FOX-300A-1 dải đo nhiệt độ -40~65°C

Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ (tên tiếng Anh: Temperature Controllers) là bộ điều khiển được sử dụng để xác định nhiệt độ và ngắt ngõ ra khi nhiệt độ đạt mức mong muốn.

Cấu tạo bộ điều khiển nhiệt độ:

Thông thường bộ điều khiển nhiệt độ có cấu tạo bao gồm các thành phần sau:
Cảm biến: để đo lường giá trị thực tế và kiểm tra nhiệt độ, độ ấm, lưu lượng… đồng thời gửi rnhững thông tin đó đến bộ điều khiển.
Bộ điều khiển: Khi nhận được tín hiệu từ cảm biến nó sẽ bắt đầu xử lí tín hiệu vào và sau đó nó sẽ xuất tín hiệu tới thiết bị kiểm soát.
Thiết bị điều khiển: Sẽ thực hiện theo sự lập trình của bộ điều khiển đã cung cấp.
Nhằm đáp ứng nhu cầu kiểm soát, điều khiển nhiệt độ trong tủ đông, tủ lạnh, máy ấp trứng, nhà nuôi yến, nhà kính, trồng trọt thực phẩm,… Conotec – một hãng chuyên sản xuất đồng hồ nhiệt độ độ ẩm tại Hàn Quốc – cho ra mắt đa dạng sản phẩm điều khiển nhiệt độ với các chức năng khác nhau tuỳ theo nhu cầu người sử dụng.

Giới thiệu tổng quát sản phẩm:

Bộ điều khiển nhiệt độ, độ ẩm FOX-300A-1 Conotec dải đo nhiệt độ -40~65^oC, độ ẩm 10~95% RH cảm biến ngõ ra HCPV-220NH, các tính năng nổi bật:
> Kiểm soát đồng thời nhiệt độ và độ ẩm
> Chức năng điều khiển nhiệt độ, độ ẩm hiện tại

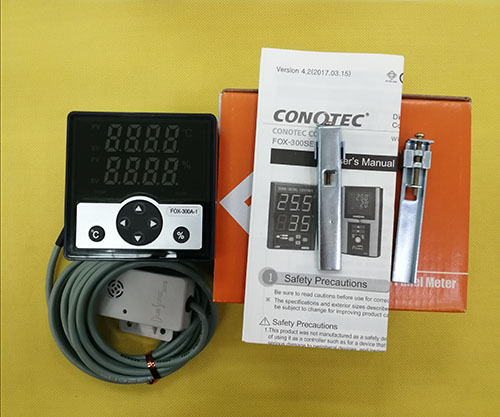

Bộ điều khiển nhiệt độ, độ ẩm FOX-300A-1 Conotec kích thước nhỏ gọn, màn hình lớn và sáng dễ nhìn.

Thông số kỹ thuật sản phẩm:

Kích thước (mm)	77(W) x 72(H)
Phạm vi hoạt động	Nhiệt độ -40~65 oC, Độ ẩm: 10~95% RH
Cảm biến đầu vào	HCPV-220NH
Sai số hiển thị	Nhiệt độ ±1%rdg ±1digit
Ngõ ra	2 relay (2c 250VAC 2A) 1R (Temp), 1R (Humididty)
Phím chức năng	oC Set / % Set / Up / Down key
Phương pháp điều khiển	ON / OFF
Nguồn cấp	100 ~ 240VAC 50/60Hz
Nhiệt độ môi trường / độ ẩm	0 ~ 55oC (32~131oF) 35 ~ 80% RH
Trọng lượng	460g/cái

Phím chức năng sản phẩm:

1: Hiển thị nhiệt độ hiện tại (màu đỏ)
2: Hiển thị độ ẩm hiện tại (màu xanh lá)
3: Đèn báo ngõ ra độ ẩm đang hoạt động
4: Up (tăng)
5: chế độ độ ẩm (%)
6: Down (giảm)
7: chế độ nhiệt độ (độ C)
8: Đèn báo ngõ ra nhiệt độ đang hoạt động
9: Hiển thị giá trị cài đặt (SV)
10: Hiển thị giá trị đo lường (PV)

Kích thước sản phẩm:

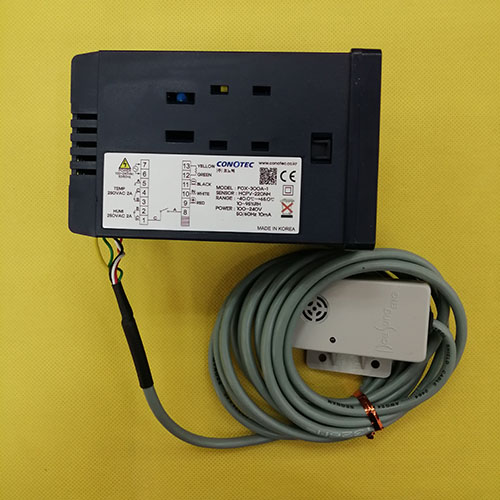

Sơ đồ đấu dây sản phẩm:

Hướng dẫn cài đặt nhiệt độ sản phẩm:

Xem phần phím chức năng sản phẩm phía trên.
Hướng dẫn cài đặt nhiệt độ của bộ điều khiển nhiệt độ FOX-300A-1 Conotec:
-> nhấn phím “độ C” (7)
-> nhấn phím “tăng” (4) hoặc “giảm” (6) để thay đổi giá trị nhiệt độ +99.9 ~ -55.0 độ C
-> nhấn phím “độ C” (7) giá trị cài đặt sẽ được lưu và hiển thị nhiệt độ hiện tại.

Hướng dẫn cài đặt chương trình nhiệt độ sản phẩm:

Xem phần phím chức năng sản phẩm phía trên
Hướng dẫn cài đặt chương trình nhiệt độ của bộ điều khiển nhiệt độ FOX-300A-1 Conotec:
-> nhấn giữ phím “độ C” (7) 5 giây
-> chuyển sang chế độ “setting type”
-> nhấn phím “độ C” (7)
-> nhấn phím “tăng” (4) chế độ H – sưởi ấm hoặc nhấn phím “giảm” (6) chế độ C –  làm lạnh
-> nhấn phím “độ C” (7)
-> chuyển sang chế độ “cài đặt độ trễ thời gian”
-> nhấn phím “tăng” (4) tối đa 10 phút hoặc nhấn phím “giảm” (6) tối thiểu 0
-> nhấn phím “độ C” (7)
-> chuyển sang chế độ “cài đặt sai số nhiệt độ”
-> nhấn phím “tăng” (4) tối đa 19.9 độ C hoặc nhấn phím “giảm” (6) tối thiểu 0.1 độ C
-> nhấn phím “độ C” (7)
-> chuyển sang chế độ “điều chỉnh nhiệt độ hiện tại”
-> nhấn phím “tăng” (3) tối đa 10.0 độ C hoặc nhấn phím “giảm” (5) tối thiểu -10.0 độ C
-> nhấn phím “độ C” (7)
-> chuyển sang chế độ “kênh truyền thông”
-> nhấn phím “tăng” (3) tối đa 99 hoặc nhấn phím “giảm” (5) tối thiểu 1
-> nhấn phím “độ C” (7)
-> chuyển sang chế độ “tốc độ truyền thông”
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5) 192- ~ 1200
-> nhấn phím “độ C” (7) quay lại từ đầu
Lưu ý: sau 2 giây không nhấn phím bất kỳ sẽ tự động quay trở lại màn hình hiển thị nhiệt độ.

Hướng dẫn cài đặt độ ẩm sản phẩm:

Xem phần phím chức năng sản phẩm phía trên.
Hướng dẫn cài đặt nhiệt độ của bộ điều khiển nhiệt độ FOX-300A-1 Conotec:
-> nhấn phím “%” (5)
-> nhấn phím “tăng” (4) hoặc “giảm” (6) để thay đổi giá trị độ ẩm 100% ~ 0%
-> nhấn phím “%” (5) giá trị cài đặt sẽ được lưu và hiển thị nhiệt độ hiện tại.

Hướng dẫn cài đặt chương trình độ ẩm sản phẩm:

Hướng dẫn cài đặt chương trình nhiệt độ của bộ điều khiển nhiệt độ FOX-300A-1 Conotec:
Xem phần phím chức năng sản phẩm phía trên.
-> nhấn giữ phím “%” (5) 5 giây
-> chuyển sang chế độ “setting type”
-> nhấn phím “%” (5)
-> nhấn phím “tăng” (4) chế độ độ ẩm hoặc nhấn phím “giảm” (6) chế độ thay đổi độ ẩm
-> nhấn phím “%” (5)
-> chuyển sang chế độ “cài đặt độ trễ thời gian”
-> nhấn phím “tăng” (4) tối đa 10 phút hoặc nhấn phím “giảm” (6) tối thiểu 0
-> nhấn phím “%” (5)
-> chuyển sang chế độ “cài đặt sai số độ ẩm”
-> nhấn phím “tăng” (4) tối đa 29% hoặc nhấn phím “giảm” (6) tối thiểu 1%
-> nhấn phím “%” (5)
-> chuyển sang chế độ “điều chỉnh độ ẩm hiện tại”
-> nhấn phím “tăng” (3) tối đa 10.0% hoặc nhấn phím “giảm” (5) tối thiểu -10.0%
-> nhấn phím “%” (5) quay lại từ đầu
Lưu ý: sau 2 giây không nhấn phím bất kỳ sẽ tự động quay trở lại màn hình hiển thị nhiệt độ.

Những sản phẩm khác của Conotec trong dòng FOX-300 series:

Bộ điều khiển nhiệt độ, độ ẩm FOX-300A-1 Conotec dải đo nhiệt độ -40~65 ^oC, độ ẩm 10~95% RH cảm biến ngõ ra HCPV-220NH. Kiểm soát đồng thời nhiệt độ và độ ẩm.
Bộ điều khiển nhiệt độ, độ ẩm FOX-300-2S Conotec dải đo nhiệt độ -40~65 ^oC, độ ẩm 10~95% RH cảm biến ngõ ra HCPV-220NH. Kiểm soát đồng thời nhiệt độ và độ ẩm. Truyền thông RS485. Thêm phím trái / phải.
Bộ điều khiển nhiệt độ, độ ẩm FOX-300AR-1 Conotec dải đo nhiệt độ -40~65 ^oC, độ ẩm 10~95% RH cảm biến ngõ ra HCPV-220NH. Kiểm soát đồng thời nhiệt độ và độ ẩm. Thêm phím trái / phải.
Bộ điều khiển nhiệt độ, độ ẩm FOX-300JR1 (Mã cũ FOX-300JB) Conotec dải đo nhiệt độ -40~65 ^oC, độ ẩm 10~95% RH cảm biến ngõ ra HCPV-220NH. Kiểm soát đồng thời nhiệt độ và độ ẩm. Truyền thông RS485. Màn hình siêu lớn 2.3 inch, dễ dàng nhìn từ xa.

Hướng dẫn An toàn và Nguy hiểm:

An toàn:
Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp.  Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn,  cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
