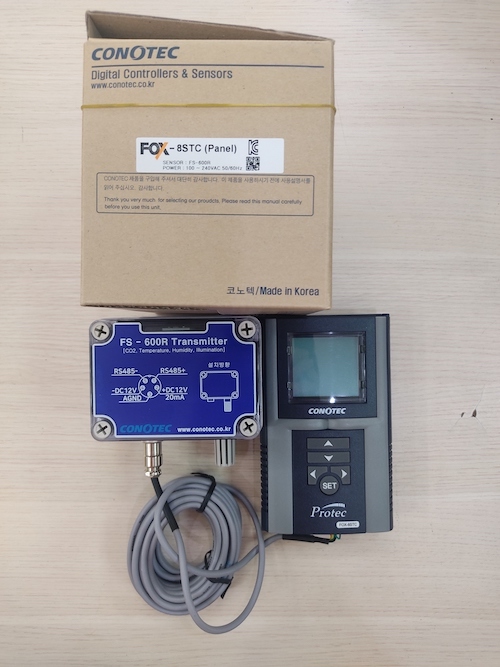

Bộ điều khiển nhiệt độ, độ ẩm, khí CO2 và ánh sáng Conotec FOX-8STC

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ, ĐỘ ẨM, KHÍ CO2 VÀ ÁNH SÁNG CONOTEC FOX-8STC

Giới thiệu tổng quát sản phẩm:

Bộ điều khiển nhiệt độ, độ ẩm, khí CO2 và ánh sáng Conotec FOX-8STC. Các tính năng nổi bật:
> Giảm lượng khí CO2 không cần thiết bằng cách thêm cảm biến chiếu sáng và bộ đếm thời gian
> Cài đặt thời gian tối đa cho 9 kênh
> Kiểm soát nhiệt độ, độ ẩm trong nhà kính
> Thu thập dữ liệu và lưu trữ (Chương trình Viwer)
> Ứng dụng: Trồng trọt nông nghiệp, hệ thống lọc không khí trong nhà

Thông số kỹ thuật sản phẩm:

Thành phần chức năng sản phẩm:

Chức năng phím của FOX-8STC:

Choose the Menu (Up): chọn Menu (Tăng)
Choose the Menu (Down): chọn Menu (Giảm)
Choose the Screen (Left) / Change the location (Left): chọn màn hình (trái) / thay đổi vị trí (trái)
Change the set value (Increase): thay đổi giá trị cài đặt (Tăng)
Change the set value (Decrease): thay đổi giá trị cài đặt (Giảm)
Choose the Screen (Right) / Change the location (Right) / Main menu: chọn màn hình (phải) / thay đổi vị trí (phải) / Menu chính
Enviroment Menu / Staty and finalize the setting: Menu Môi trường / Bắt đầu và hoàn thiện cài đặt
Chức năng màn hình của FOX-8STC:

4 Trạng thái của cảm biến CO2
5 Trạng thái của cảm biến nhiệt độ
6 Trạng thái của cảm biến độ ẩm
7 Trạng thái của cảm biến ánh sáng
8 Ngõ ra rơle (relay) về nhiệt độ – Bộ sưởi / bộ làm mát và mở / đóng
9 Ngõ ra rơle (relay) về độ ẩm – Độ ẩm / khử ẩm
10 Ngõ ra rơle (relay) liên quan đến khí CO2 – Nguồn cung cấp CO2 / QUẠT
11 Thời gian hiện tại
12 Kiểm tra khung LCD góc phải trên: Số 1-9: Kênh 1-9. A: Làm sạch không khí trong nhà, P: Trồng nấm / Thực vật, E: Lỗi

Kích thước sản phẩm:

Sơ đồ đấu dây sản phẩm:

Hướng dẫn cài đặt chương trình FOX-8STC:

Hướng dẫn An toàn và Nguy hiểm:

An toàn:
Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp.  Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn,  cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
