Bộ điều khiển nhiệt độ FOX-1004N Conotec dải đo -40 ~ 80℃

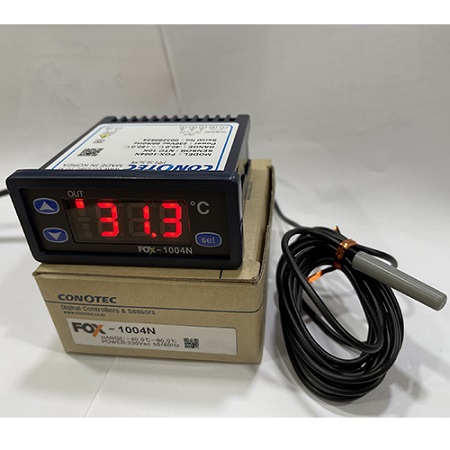

Bộ điều khiển nhiệt độ Conotec FOX-1004N

Bộ điều khiển nhiệt độ Conotec FOX-1004N là bộ điều khiển nhiệt độ linh hoạt với kích thước nhỏ gọn, dễ dàng lắp đặt và sử dụng. Với nhiều chức năng cài đặt như chỉnh nhiệt độ, thời gian trễ và khóa chức năng, nó phù hợp cho các ứng dụng cần kiểm soát nhiệt độ chính xác và an toàn.

Kích thước và lắp đặt của FOX-1004N

Kích thước tổng thể: Bộ điều khiển có kích thước 79mm x 35mm, với kích thước lỗ bảng điều khiển là 71mm x 29mm.
Chiều sâu lắp đặt: 50mm, bao gồm cả chiều dài của dây kết nối.
Phần sau: Chiều dài thân sau của thiết bị là 77mm, với dây nối dài 6.5mm.
Cấu trúc: Thiết bị phù hợp với việc lắp đặt bảng điều khiển thông qua các lỗ đã được định kích thước chính xác.

Cài đặt chương trình cho FOX-1004N

Chế độ cài đặt: Để vào chế độ cài đặt chương trình, nhấn giữ nút “SET” trong 5 giây.
Người dùng có thể chọn các tính năng cài đặt như:
Loại cảm biến (CoL hoặc HEt)
Đặt sai lệch nhiệt độ (dIF): Điều chỉnh sai lệch từ 0.1 đến 19.9°C.
Thời gian trễ của đầu ra (dLt): Điều chỉnh từ 0.00 đến 9.59 giây.
Hiệu chỉnh nhiệt độ (Cor): Điều chỉnh trong khoảng từ -5.0°C đến +5.0°C.
Khóa chức năng (Loc): Khóa các thay đổi với tùy chọn bật (ON) hoặc tắt (OFF).

Cài đặt nhiệt độ cho FOX-1004N

Hiển thị: Màn hình hiển thị nhiệt độ hiện tại.
Cài đặt nhiệt độ: Nhấn nút “SET”, khi nhiệt độ nhấp nháy, sử dụng phím mũi tên lên/xuống để điều chỉnh giá trị mong muốn, sau đó nhấn nút “SET” để lưu.
Xác nhận: Sau khi cài đặt xong, ký hiệu “o-t” xuất hiện, xác nhận việc cài đặt đã thành công.

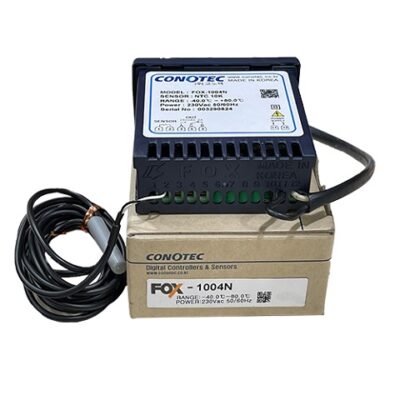

Sơ đồ đấu nối FOX-1004N

Nguồn cấp: AC220V, kết nối với đầu ra chính của thiết bị qua relay hoặc khởi động từ.
Đầu vào cảm biến: Kết nối với đầu cảm biến nhiệt để nhận tín hiệu đo nhiệt độ.
Đầu ra: Kết nối với tải để điều khiển nhiệt độ.
Lưu ý: Khi sử dụng tải trên 250VAC 2A, cần sử dụng relay hoặc khởi động từ để đảm bảo an toàn và tránh gây hỏng hóc.

Giao diện hiển thị FOX-1004N

Màn hình hiển thị: Hiển thị nhiệt độ đầu ra và các thông số cài đặt.
Các phím điều khiển:
Phím SET: Dùng để cài đặt nhiệt độ và chuyển đổi chương trình.
Phím Lên/Xuống: Thay đổi giá trị nhiệt độ và các tùy chọn trong chương trình.
