BỘ ĐIỀU KHIỂN NHIỆT ĐỘ CONOTEC FOX-1CH

Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ (tên tiếng Anh: Temperature Controllers) là bộ điều khiển được sử dụng để xác định nhiệt độ và ngắt ngõ ra khi nhiệt độ đạt mức mong muốn.

Cấu tạo bộ điều khiển nhiệt độ:

Thông thường bộ điều khiển nhiệt độ có cấu tạo bao gồm các thành phần sau:
Cảm biến: để đo lường giá trị thực tế và kiểm tra nhiệt độ, độ ấm, lưu lượng… đồng thời gửi rnhững thông tin đó đến bộ điều khiển.
Bộ điều khiển: Khi nhận được tín hiệu từ cảm biến nó sẽ bắt đầu xử lí tín hiệu vào và sau đó nó sẽ xuất tín hiệu tới thiết bị kiểm soát.
Thiết bị điều khiển: Sẽ thực hiện theo sự lập trình của bộ điều khiển đã cung cấp.
Nhằm đáp ứng nhu cầu kiểm soát, điều khiển nhiệt độ trong tủ đông, tủ lạnh, máy ấp trứng, nhà nuôi yến, nhà kính, trồng trọt thực phẩm,… Conotec – một hãng chuyên sản xuất đồng hồ nhiệt độ độ ẩm tại Hàn Quốc – cho ra mắt đa dạng sản phẩm điều khiển nhiệt độ với các chức năng khác nhau tuỳ theo nhu cầu người sử dụng.

Giới thiệu tổng quát sản phẩm:

Bộ điều khiển nhiệt độ FOX-1CH Conotec dải đo -50 ~ 400 ^oC, cảm biến CA(K) không bao gồm đầu dò. Bộ điều khiển nhiệt độ FOX-1CH Conotec kích thước nhỏ gọn, màn hình lớn và sáng dễ nhìn.

Thông số kỹ thuật sản phẩm:

Kích thước (mm)	77(W) x 35(H) x 78(D)
Phạm vi hoạt động	-50 ~ 400oC
Cảm biến đầu vào	CA(K)
Sai số hiển thị	±1%rdg ±1digit
Ngõ ra	1 relay (1c 250VAC 2A)
Phím chức năng	Set / Up / Down
Phương pháp điều khiển	ON / OFF
Nguồn cấp	100 ~ 240VAC 50/60Hz
Nhiệt độ môi trường / độ ẩm	0 ~ 55oC (32~131oF) 35 ~ 80% RH
Trọng lượng	148g/cái

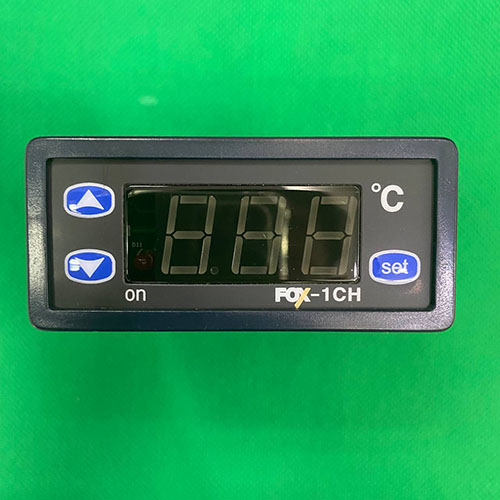

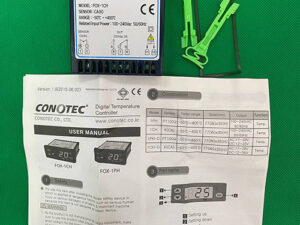

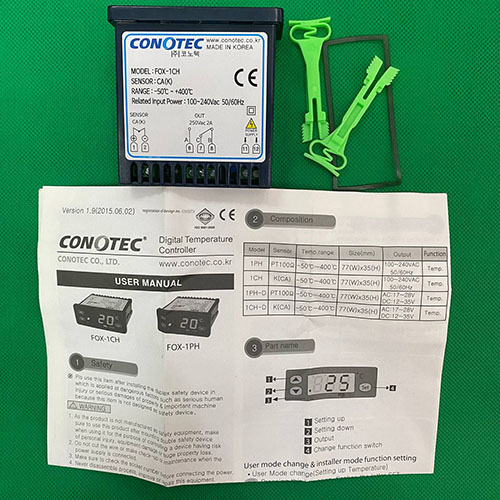

Phím chức năng sản phẩm:

1: Tăng
2: Giảm
3: Ngõ ra
4: Set – cài đặt chức năng

Kích thước sản phẩm:

77x35x78 (mm)

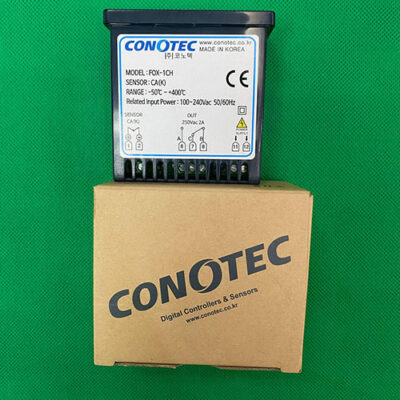

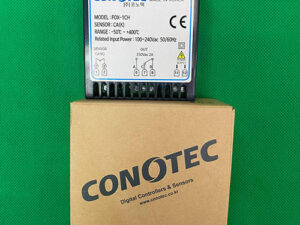

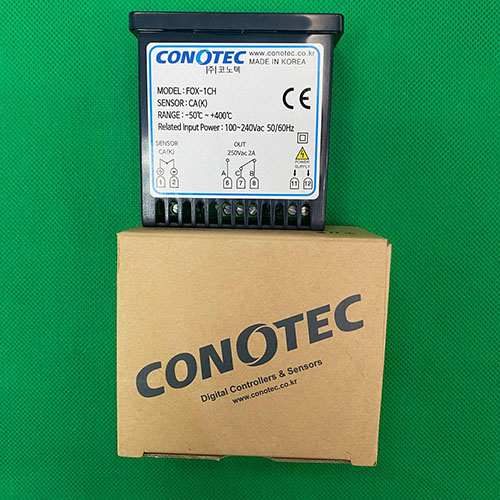

Sơ đồ đấu dây sản phẩm:

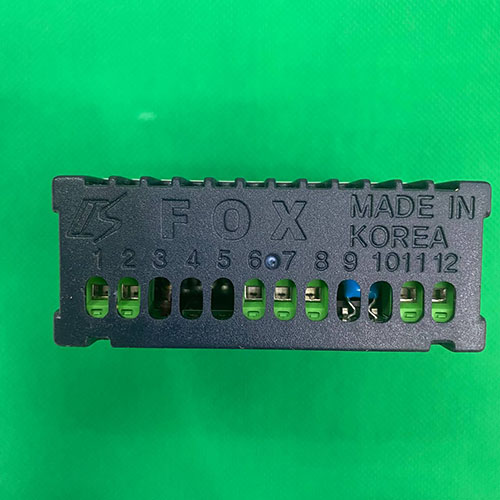

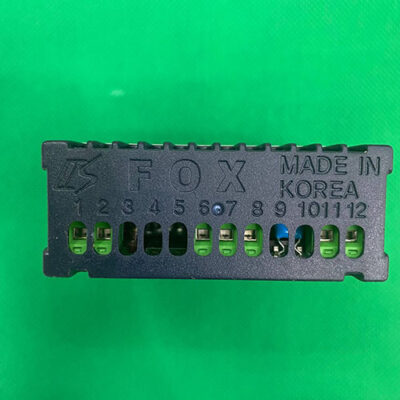

Đấu nối cảm biến (sensor)
2 đầu dây của cảm biến (sensor) được đấu vào chân số 1, 2 và 3 của bộ điều khiển nhiệt độ FOX-1CH Conotec.
Đấu nối điện
Nguồn cấp: đấu vào chân số 11 và 12
Output: đấu vào chân số 6 và 11
Nối tắt: dùng đoạn dây ngắn nối chân 7 với nguồn.

Hướng dẫn cài đặt nhiệt độ sản phẩm:

Hướng dẫn cài đặt nhiệt độ của bộ điều khiển nhiệt độ FOX-1CH Conotec:

Xem phần phím chức năng sản phẩm phía trên.
Màn hình hiển thị giá trị nhiệt độ hiện tại
-> nhấn phím “Set” giá trị cài đặt sẽ được nhấp nháy trên màn hình hiển thị
-> nhấn phím “tăng” (1) hoặc “giảm” (2) để thay đổi giá trị nhiệt độ
-> nhấn phím “Set” sau khi thay đổi giá trị cài đặt, giá trị cài đặt sẽ được lưu và đồng thời hiển thị nhiệt độ hiện tại.

Hướng dẫn cài đặt chương trình sản phẩm:

Hướng dẫn cài đặt chương trình bộ điều khiển nhiệt độ FOX-1CH Conotec.

Xem phần phím chức năng sản phẩm phía trên
-> nhấn giữ phím “Set” 5 giây
-> sau khi giá trị nhiệt độ nhấp nháy trên màn hình hiển thị, chuyển sang chế độ HSP (cài đặt giới hạn nhiệt độ tối đa)
-> nhấn phím “Set”
-> nhấn phím “tăng” (1) tối đa 400 hoặc nhấn phím “giảm” (2) chuyển sang chế độ LSP (cài đặt giới hạn nhiệt độ tối thiểu)
-> nhấn phím “Set”
-> nhấn phím “tăng” (1) quay trở lại chế độ HSP (cài đặt giới hạn nhiệt độ tối đa) hoặc nhấn phím “giảm” (2) giảm tối thiểu -50
-> nhấn phím “Set”
-> chuyển sang chế độ “setting type”
-> nhấn phím “Set” chọn chế độ sưởi ấm (H)
-> nhấn phím “Set”
-> chuyển sang chế độ “độ trễ thời gian”
-> nhấn phím “Set”
-> nhấn phím “tăng” (1) tối đa 0~9 (phút) hoặc nhấn phím “giảm” (2) thay đổi (change)
-> nhấn phím “Set”
-> chuyển sang chế độ “cài đặt sai số nhiệt độ”
-> nhấn phím “Set”
-> nhấn phím “tăng” (1) tối đa 19 hoặc nhấn phím “giảm” (2) tối thiểu 1
-> nhấn phím “Set”
-> chuyển sang chế độ “điều chỉnh nhiệt độ”
-> nhấn phím “Set”
-> nhấn phím “tăng” (2) tối đa 30.0 hoặc nhấn phím “giảm” (4) tối thiểu -30.0
Lưu ý: sau 2 giây không nhấn phím bất kỳ sẽ tự động quay trở lại màn hình hiển thị nhiệt độ.
