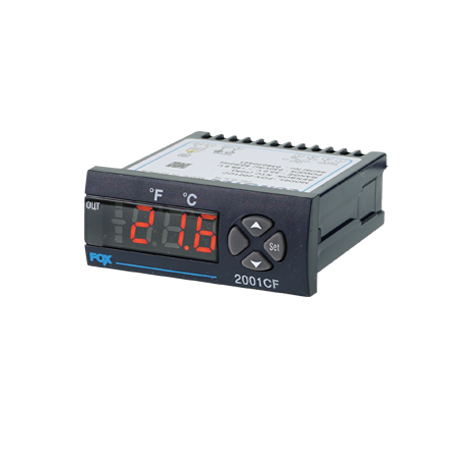

Bộ điều khiển nhiệt độ FOX-2001CF Conotec

Bộ điều khiển nhiệt độ Conotec FOX-2001CF

• Sản xuất tại Hàn Quốc
  Nhà sản xuất: Conotec
  Loại đầu dò nhiệt độ: NTC(10K)
  Sử dụng điều khiển làm nóng và làm mát
  Điều chỉnh thời gian trễ đầu ra / Hiệu chỉnh nhiệt độ hiện tại
  Kích thước nhỏ gọn, dễ lắp ráp
  Được chứng nhận: CE

Thông số kỹ thuật FOX-2001CF

Cấu trúc của FOX-2001CF

Bộ điều khiển nhiệt độ Conotec FOX-2001CF bao gồm 4 bộ phận chính.

• Cảm biến: được sử dụng để đo giá trị thực của biến và kiểm soát nhiệt độ, lưu lượng, độ ẩm và cung cấp thông tin cho bộ điều khiển.
  Bộ điều khiển: nhận tín hiệu đầu vào từ cảm biến, xử lý đầu vào rồi đưa tín hiệu đầu vào đến thiết bị điều khiển.
  Thiết bị điều khiển: điều chỉnh biến điều khiển theo chỉ dẫn của bộ điều khiển.
  Nguồn điện: cung cấp nguồn điện thực tế cho hệ thống điều khiển.

Nguyên lý hoạt động của FOX-2001CF

• Bộ điều khiển nhiệt độ FOX-2001CF là một thiết bị được sử dụng để kiểm soát nhiệt độ. Thiết bị này thực hiện điều này bằng cách đầu tiên là đo nhiệt độ (biến quy trình). Sau đó so sánh với giá trị mong muốn (giá trị cài đặt).
  Sự khác biệt giữa các giá trị này được gọi là lỗi (độ lệch). Bộ điều khiển nhiệt độ sử dụng lỗi này để quyết định cần bao nhiêu nhiệt hoặc làm mát để đưa nhiệt độ quy trình trở lại giá trị mong muốn. Sau khi tính toán này hoàn tất, bộ điều khiển sẽ tạo ra tín hiệu đầu ra có tác dụng thay đổi cần thiết.
  Tín hiệu đầu ra này được gọi là (giá trị vận hành) và thường được kết nối với bộ gia nhiệt, van điều khiển, quạt hoặc một số “phần tử điều khiển cuối cùng” thực sự bơm hoặc loại bỏ nhiệt khỏi quy trình.

Ưu điểm của FOX-2001CF

Bộ điều khiển nhiệt độ Conotec FOX-2001CF là thiết bị điều khiển nhiệt độ PID được sử dụng để cung cấp khả năng điều khiển theo tỷ lệ với tích phân và đạo hàm (PID).
Bộ điều khiển này sẽ kết hợp khả năng điều khiển theo tỷ lệ với hai điều chỉnh bổ sung để giúp thiết bị tự động bù trừ cho những thay đổi trong hệ thống. Thường được áp dụng cho các hệ thống mà tải thay đổi thường xuyên và bộ điều khiển tự động bù trừ cho những thay đổi thường xuyên về điểm đặt, năng lượng khả dụng hoặc khối lượng được kiểm soát để:

• Vận hành thiết bị an toàn.
  Giảm mức tiêu thụ năng lượng.
  Duy trì các tiện nghi nhiệt.
  Xác định rõ ràng các vấn đề để bảo trì thiết bị.
  Giám sát hệ thống tốt.
  Thiết kế nhỏ gọn giúp tiết kiệm không gian lắp đặt.
  Độ nhạy cao.
  Hiển thị kết quả nhanh chóng.
  Cấu trúc đơn giản với độ chính xác cao.
  Độ bền cơ học cao và tuổi thọ dài.
  Kết nối đơn giản.

Kích thước của thiết bị

FOX-2001CF có kích thước (mm) 77(W) × 35(H) × 79(D) – Trọng lượng (bao gồm hộp) 250g.

• Cảm biến (đầu dò): Dây + (màu trắng) đến chân 1; Dây – (màu đen) đến chân 2
• Nguồn:

– Nguồn chính: ở chân 11 và 12.
– Nguồn cấp cho chân chung của rơle (đầu ra): sử dụng một đoạn dây ngắn nối từ chân 12 đến chân số 4.

• Tải (máy nén, điện trở sưởi, bóng đèn, quạt, …): trên chân 3 và 11.

Ứng dụng của FOX-2001CF

Bộ điều khiển nhiệt độ Conotec FOX-2001CF được sử dụng cho:

1. Kiểm soát làm mát hoặc kiểm soát sưởi ấm
2. Kiểm soát: thiết bị sưởi ấm (điện trở sưởi ấm, bóng đèn, …); Thiết bị làm mát (điều hòa không khí, máy phun sương, v.v.)
3. Điều chỉnh giới hạn phạm vi nhiệt độ trên và dưới
4. Khóa chìa khóa an toàn
