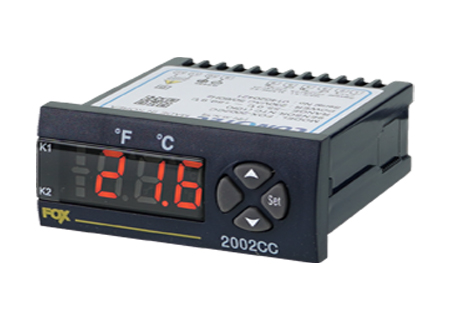

Bộ điều khiển nhiệt độ FOX-2002CC Conotec dải đo -55 ~ 99.9℃

Bộ điều khiển nhiệt độ là gì?

Bộ điều khiển nhiệt độ (tên tiếng Anh: Temperature Controllers) là bộ điều khiển được sử dụng để xác định nhiệt độ và ngắt ngõ ra khi nhiệt độ đạt mức mong muốn.

Cấu tạo bộ điều khiển nhiệt độ:

Thông thường bộ điều khiển nhiệt độ có cấu tạo bao gồm các thành phần sau:
Cảm biến: để đo lường giá trị thực tế và kiểm tra nhiệt độ, độ ấm, lưu lượng… đồng thời gửi rnhững thông tin đó đến bộ điều khiển.
Bộ điều khiển: Khi nhận được tín hiệu từ cảm biến nó sẽ bắt đầu xử lí tín hiệu vào và sau đó nó sẽ xuất tín hiệu tới thiết bị kiểm soát.
Thiết bị điều khiển: Sẽ thực hiện theo sự lập trình của bộ điều khiển đã cung cấp.
Nhằm đáp ứng nhu cầu kiểm soát, điều khiển nhiệt độ trong tủ đông, tủ lạnh, máy ấp trứng, nhà nuôi yến, nhà kính, trồng trọt thực phẩm,… Conotec – một hãng chuyên sản xuất đồng hồ nhiệt độ độ ẩm tại Hàn Quốc – cho ra mắt đa dạng sản phẩm điều khiển nhiệt độ với các chức năng khác nhau tuỳ theo nhu cầu người sử dụng.

Giới thiệu tổng quát sản phẩm:

Bộ điều khiển nhiệt độ FOX-2002CC Conotec dải đo -55 ~ 99.9 ^oC, cảm biến ngõ ra NTC(10KΩ) 3M, các tính năng nổi bật:
> Giao tiếp RS 485 (Tối đa 1,2 km)
> Độ C / Độ F
> 6 loại báo động
> 4 loại tùy chọn báo động
> Ngõ ra 1: Làm lạnh hoặc sưởi ấm
> Ngõ ra 2: Báo động
Bộ điều khiển nhiệt độ FOX-2001CC Conotec kích thước nhỏ gọn, màn hình lớn và sáng dễ nhìn.

Thông số kỹ thuật sản phẩm:

Kích thước (mm)	77(W) x 35(H) x 78(D)
Phạm vi hoạt động	-55 ~ 99.9 oC -67~212 oF
Cảm biến đầu vào	NTC(10kΩ) 3M
Sai số hiển thị	±1%rdg ±1digit
Ngõ ra	2 relay (2a 250VAC 2A)
Phím chức năng	Set / Up / Down
Phương pháp điều khiển	ON / OFF
Nguồn cấp	100 ~ 240VAC 50/60Hz
Nhiệt độ môi trường / độ ẩm	0 ~ 55oC (32~131oF) 35 ~ 80% RH
Trọng lượng	282g/cái

Phím chức năng sản phẩm:

1: Đèn báo ngõ ra nhiệt độ
2: Cảnh báo ngõ ra nhiệt độ
3: Tăng
4: Set – cài đặt chức năng
5: Giảm

Kích thước sản phẩm:

77x35x78 (mm)

Sơ đồ đấu dây sản phẩm:

Đấu nối cảm biến (sensor)
2 đầu dây của cảm biến (sensor) được đấu vào chân số 1 và 2 của bộ điều khiển nhiệt độ FOX-2002 Conotec.
Đấu nối điện
Nguồn cấp: đấu vào chân số 11 và 12
Output: đấu vào chân số 3 và 11
Output: đấu vào chân số 5 và 11
Nối tắt: dùng đoạn dây ngắn nối chân 4, 6 với nguồn.

Hướng dẫn cài đặt nhiệt độ sản phẩm:

Hướng dẫn cài đặt nhiệt độ của bộ điều khiển nhiệt độ FOX-2002CC Conotec:

Xem phần phím chức năng sản phẩm phía trên.
Màn hình hiển thị giá trị nhiệt độ hiện tại
-> nhấn phím “Set” giá trị cài đặt sẽ được nhấp nháy trên màn hình hiển thị
-> nhấn phím “tăng” (2) hoặc “giảm” (4) để thay đổi giá trị nhiệt độ
-> nhấn phím “Set” sau khi thay đổi giá trị cài đặt, giá trị cài đặt sẽ được lưu và đồng thời hiển thị nhiệt độ hiện tại

Hướng dẫn cài đặt chương trình sản phẩm:

Hướng dẫn cài đặt chương trình bộ điều khiển nhiệt độ FOX-2002CC Conotec.

Xem phần phím chức năng sản phẩm phía trên
-> nhấn giữ phím “Set” 5 giây
-> chuyển sang chế độ “hiển thị đơn vị đo nhiệt độ”
-> nhấn phím “Set” chọn độ C hoặc độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ HSP (cài đặt giới hạn nhiệt độ tối đa)
-> nhấn phím “Set” chọn tối đa 99.9 độ C hoặc 212 độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ LSP (cài đặt giới hạn nhiệt độ tối thiểu)
-> nhấn phím “Set” chọn tối thiểu -55 độ C hoặc -67 độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “setting type”
-> nhấn phím “Set” chọn CoL (làm lạnh) hoặc HEL (sưởi ấm)
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “lựa chọn kiểu sai số”
-> nhấn phím “Set” chọn P hoặc Pn
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “cài đặt sai số nhiệt độ”
-> nhấn phím “Set” chọn 0.1~19.9 độ C hoặc 1~35 độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “cài đặt độ trễ thời gian”
-> nhấn phím “Set” chọn 0.00~9.59 (phút, giây)
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “điều chỉnh nhiệt độ, màn hình hiển thị Cor”
-> nhấn phím “Set” chọn -10.0~10 độ C hoặc -18~18 độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “kiểu báo động – alarm opion”
-> nhấn phím “Set” chọn “kiểu báo động – alarm opion”
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “hoạt động báo động – alarm operation”
-> nhấn phím “Set” chọn “hoạt động báo động – alarm operation”
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “báo động nhiệt độ cao nhất”
-> nhấn phím “Set” chọn -55.0~99.9 độ C hoặc -67~212 độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “báo động nhiệt độ thấp nhất”
-> nhấn phím “Set” chọn -55.0~99.9 độ C hoặc -67~212 độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “báo động nhiệt độ sai lệch”
-> nhấn phím “Set” chọn 0.1~99.9 độ C hoặc 1~212 độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “khoảng thời gian tắt ngõ ra báo động”
-> nhấn phím “Set” chọn 0.1~99.9 độ C hoặc 1~212 độ F
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “địa chỉ”
-> nhấn phím “Set” chọn 01 hoặc 99
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “tốc độ truyền thông”
-> nhấn phím “Set” chọn 120 / 240 / 480 / 960 / 19-
-> nhấn phím “tăng” (3) hoặc nhấn phím “giảm” (5)
-> chuyển sang chế độ “khoá chức năng”
-> nhấn phím “Set” chọn on (mở) / off (tắt)
Lưu ý: sau 2 giây không nhấn phím bất kỳ sẽ tự động quay trở lại màn hình hiển thị nhiệt độ.

Những sản phẩm khác của Conotec trong dòng FOX-2002

Bộ điều khiển nhiệt độ FOX-2002 Conotec dải đo -55 ~ 99 ^oC, cảm biến ngõ ra NTC(10KΩ) 3M. Điều khiển làm lạnh / sưởi ấm (1 rơ le). Ngõ ra cảnh báo nhiệt độ (1 rơ le). Thay đổi nhiệt độ hiện tại Chức năng hạn chế phạm vi cài đặt giới hạn tối đa hoặc giới hạn thấp nhất. Ngõ ra SSR (2002RS).
Bộ điều khiển nhiệt độ FOX-2002CC Conotec dải đo -55 ~ 99 ^oC, cảm biến ngõ ra NTC(10KΩ) 3M. Giao tiếp RS 485 (Tối đa 1,2 km). Độ C / Độ F, 6 loại báo động, 4 loại tùy chọn báo động. Ngõ ra 1: Làm lạnh hoặc sưởi ấm. Ngõ ra 2: Báo động.

Hướng dẫn An toàn và Nguy hiểm:

An toàn:
Vui lòng sử dụng sản phẩm này sau khi lắp đặt thiết bị an toàn, không được sử dụng tại các khu vực nguy hiểm có thể thương tích nghiêm trọng ở người hoặc thiệt hại nghiêm trọng về tài sản và máy móc quan trọng, bởi vì sản phẩm này không được thiết kế như thiết bị an toàn.
Hướng dẫn an toàn và cảnh báo nguy hiểm:
Vui lòng đọc kỹ hướng dẫn sử dụng trước khi đưa thiết bị vào hoạt động
Chúng tôi sẽ không chịu bất kỳ trách nhiệm nào về thiệt hại đối với tài sản hoặc con người do không xử lý đúng cách hoặc không tuân thủ các hướng dẫn an toàn hoặc cảnh báo nguy hiểm.
Vì lý do an toàn và cấp phép, việc chuyển đổi trái phép và / hoặc sửa đổi thiết bị không được phép.
Không vượt quá dòng tối đa cho phép trong trường hợp tải cao hơn, sử dụng contactor có nguồn điện phù hợp.  Đảm bảo điện áp được cung cấp phù hợp với các giá trị được chỉ định cho thiết bị.
Thiết bị phải được bảo vệ đầy đủ khỏi nước và bụi theo ứng dụng và có thể tiếp cận được bằng cách sử dụng các công cụ thích hợp
Thiết bị không được tiếp xúc với nhiệt độ quá cao như ánh sáng mặt trời, tác động mạnh hoặc độ ẩm cao.
Không cho phép vận hành hoặc lắp đặt trong các điều kiện môi trường không thuận lợi như mối hàn hoặc tải quá mức hoặc các chất khí dễ cháy, hoặc dung môi.
Tránh vận hành hoặc lắp đặt gần các trường tần số cao như thiết bị hàn, máy khâu, máy phát không dây, hệ thống vô tuyến, bộ điều khiển SCR, v.v.
Không lắp cáp cảm biến gần cáp tín hiệu, cáp nguồn,  cáp tải.
Vui lòng sử dụng cáp bảo vệ khi cáp cảm biến dài, tuy nhiên đừng làm nó dài quá.
Vui lòng sử dụng cáp cảm biến không có dấu hiệu hư hại.
Thiết bị không phải là đồ chơi và cần tránh xa trẻ em
Lắp đặt thiết bị chỉ được thực hiện bởi nhân viên có trình độ phù hợp, những người đã quen thuộc với các mối nguy hiển liên quan và các quy định có liên quan.
Bạn không nên mày mò bất cứ thứ gì của sản phẩm có thể không được mở hoặc tháo rời trừ khi bạn biết mình đang làm gì.
