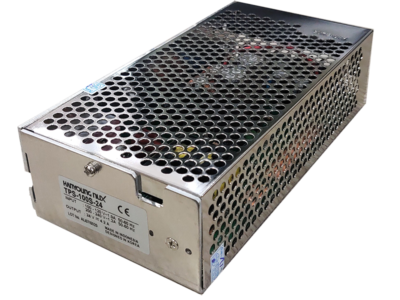

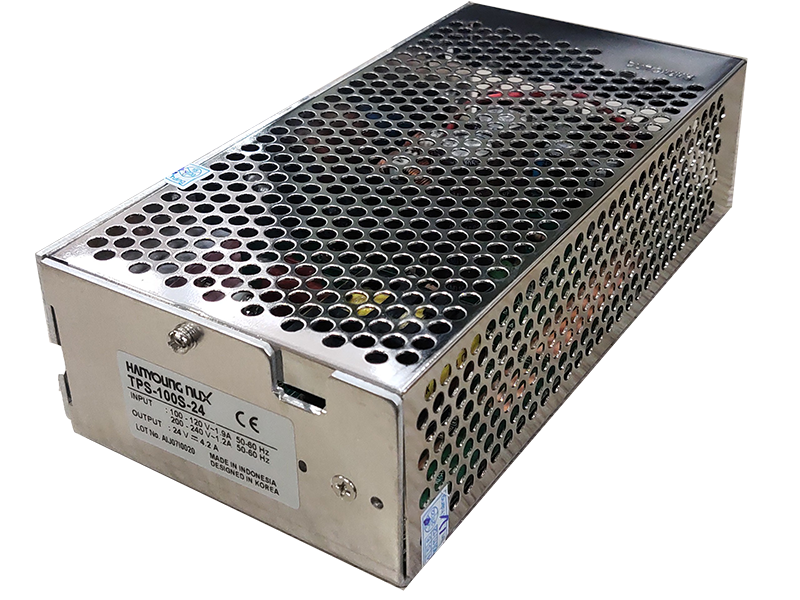

Bộ nguồn Hanyoung TPS-100S-24

Name: Bộ nguồn Hanyoung TPS-100S-24
SKU: 1966
Price: 949800 VND
Availability: InStock

949.800₫

SKU: TPS-100S-24

Điện áp: 24VDC

Xuất xứ: Indonesia

Hãng sản xuất: Hanyoung

Hình dạng: Dạng tổ ong

Dòng series: TPS series

Categories: Bộ nguồn, HANYOUNG NUX

Description
Reviews (0)

Giới thiệu tổng quát sản phẩm:

• Nguồn tổ ong TPS-100S-24 hoạt động với dải nguồn cấp rộng: 100~240 VAC

• Nguồn tổ ong TPS-100S-24 được trang bị chức năng bảo vệ quá nhiệt, quá áp, ngắn mạch

. • Nguồn tổ ong TPS-100S-24 có thể điểu chỉnh điện áp ngõ ra bằng biến trở (+-5% điện áp danh định)

Thông số kỹ thuật sản phẩm:

Model			TPS-100S-05	TPS-100S-12	TPS-100S-15	TPS-100S-24
Output	Rated output voltage		5 V	12 V	15 V	24 V
	Rated output current		20 A	8.4 A	6.7 A	4.2 A
	Rated power output		100 W	100.8 W	100.5 W	100.8 W
	Peak current		27 A	13 A	10 A	6 A
	Circuit voltage fluctuation rate		±25 ㎷	±36 ㎷	±45 ㎷	±72 ㎷
	Load voltage fluctuation rate		±50 ㎷	±36 ㎷	±45 ㎷	±72 ㎷
	Ripple/noise		50/100 ㎷ max	80/170 ㎷ max	80/170 ㎷ max	100/200 ㎷ max
	Ambient temperature fluctuation		50 ㎷	120 ㎷	150 ㎷	240 ㎷
	Running time		500 ㎳ max (110 V AC, Io = 100 %)
	Remaining time		20 ㎳ min (110 V AC, Io = 100 %)
	Voltage fluctuation range		4.75 – 5.25 V	11.4 – 12.6 V	14.25 – 15.75 V	22.8 – 25.2 V
	Voltage setting range		±0.5 % max (Rated output voltage)
Input	Input voltage		100 – 120 / 200 – 240 V AC
	Input frequency		50 – 60 ㎐ (47 – 63 ㎐)
	Current (A)	110 V AC	1.88	1.75	1.75	1.69
		220 V AC	1.0	0.93	0.91	0.90
	Efficiency	220 V AC	80 %	87 %	87 %	90 %
	Inrush current	110 V AC	25 A Typ. (Ta = 25 ℃, Io = 100 % at COLD START)
		220 V AC	50 A Typ. (Ta = 25 ℃, Io = 100 % at COLD START)
	Leakage current	110 V AC	3.5 ㎃ max
		220 V AC	3.5 ㎃ max
Protection function	Over current protection		Protective function performed within 110 ~ 170 % of the rated output current
	Over voltage protection		5.75 – 7.0 V	13.8 – 16.8 V	17.3 – 21 V	27.6 – 33.6 V
	Overheating protection		140 ℃
	Protection of output short		Auto Re-start
	Output signal LED		Green LED
ETC	Dielectric strength		2,700 V AC for 1 min, Detection current = 10 ㎃, (Input – Output)
			1,500 V AC for 1 min, Detection current = 10 ㎃, (Input – FG)
			500 V AC for 1 min, Detection current = 10 ㎃, (Output – FG)
	Insulation resistance		50 ㏁ min. (Input – Output, FG), (Output – FG)
Environment	Ambient temperature		-20 ~ +50 ℃ (Refer to the derating curve of output load)
	Ambient humidity		20 ~ 90 % R.H (With no condensation)
	Storage temperature		-30 ~ +85 ℃ (With no condensation)
	Vibration resistance		10 – 55 ㎐, peak amplitude 0.375 ㎜, 2 hours for each of 3 directions (not in motion)
	Shock resistance		150 ㎨, 3 times for each of 6 directions (State of packing)
	Weight		approx. 650 g (Excluded the weight of box)

Bảng chọn mã hàng sản phẩm:

Model	Code			Information
TPS-				TPS Power supply
Power output	15			15 W
	30			30 W
	50			50 W
	75			75 W
	100			100 W
	150			150 W
	220			220 W
	350			350 W
	450			450 W
Number of output voltage		S		1 Output
Output voltage classification			05	5 V DC (220W, 350W, 450W are excluded)
			12	12 V DC
			15	15 V DC (350W, 450W are excluded)
			24	24 V DC
			48	48 V DC (15W, 30W, 50W, 75W, 100W, 150W, 220W are excluded)
			2405	CH1 : 24 VDC / CH2: 5 V DC
			2412	CH1 : 24 VDC / CH2: 12 V DC
			2424	CH1 : 24 VDC / CH2: 24 V DC

Kích thước sản phẩm:

Sơ đồ đầu dây sản phẩm:

Ứng dụng:
Nguồn tổ ong TPS-100S-24 cung cấp nguồn cho PLC, relay trung gian, cảm biến, encoder và các thiết bị sử dụng nguồn 24 VDC..
